該斷路器具備穩定的保護性能與廣泛的應用適應性，適用于多種電氣安裝場合。其設

計符合RoHS 2.0環保要求，結構緊湊，安裝便捷，并具備良好的電氣與機械耐久性，可

滿足日常配電與控制的需求。

GYM9-6KA型小型斷路器產品優勢：

1、提供過載及短路雙重保護，安全性高

2、適用電流范圍寬，涵蓋1A至63A多種規格

3、分?jǐn)嗄芰_(dá)6kA/10kA，響應可靠

4、機械壽命達20000次，電氣壽命10000次，耐用性良好

5、支持B、C、D三種脫扣特性，適配不同負載類型

6、具備雙匯流排連接、透明標識窗、觸點位置指示等實用設計

GYM9-6KA型小型斷路器產品特點：

1、符合RoHS 2.0環保指令

2、額定絕緣電壓500V，額定沖擊耐受電壓4kV

3、Poles：1P、2P、3P、4P可選

4、導軌安裝（TH35-7.5），接線范圍支持0.5–25mm2導線

5、防護等級IP20，內置透明標識窗，便于識別與管理

6、緊固力矩2.0N·m，連接穩定可靠

GYM9-6KA型小型斷路器產品應用：

適用于工業場所、商業樓宇、高層住宅及各類民用建筑中的配電箱、控制柜等，為照

明、插座、電機及一般用電設備提供線路保護與控制功能。

GYM9

產品型號

H:10KA

無H：6KA

小型斷路器

MCB

GYM9-6KA型小型斷路器技術參數：

額定電流（In）：1、2、3、4、6、10、16、20、25、32、40、50、63A

額定電壓（Ue）：240/415V~；230/400V~

額定絕緣電壓（Ui）：500V

額定脈沖耐受：4kA

Poles：1P、2P、3P、4P

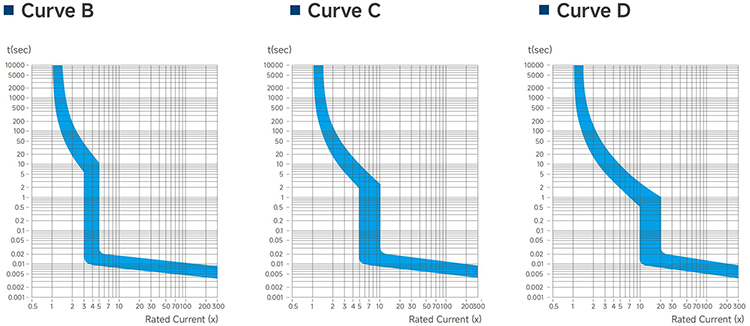

跳閘曲線：B、C、D

工作頻率：50/60Hz

分?jǐn)嗄芰Γ?kA、10kA

機械壽命：20000次

電氣壽命：10000次

擰緊力矩：2.0N.m

防護等級：IP20

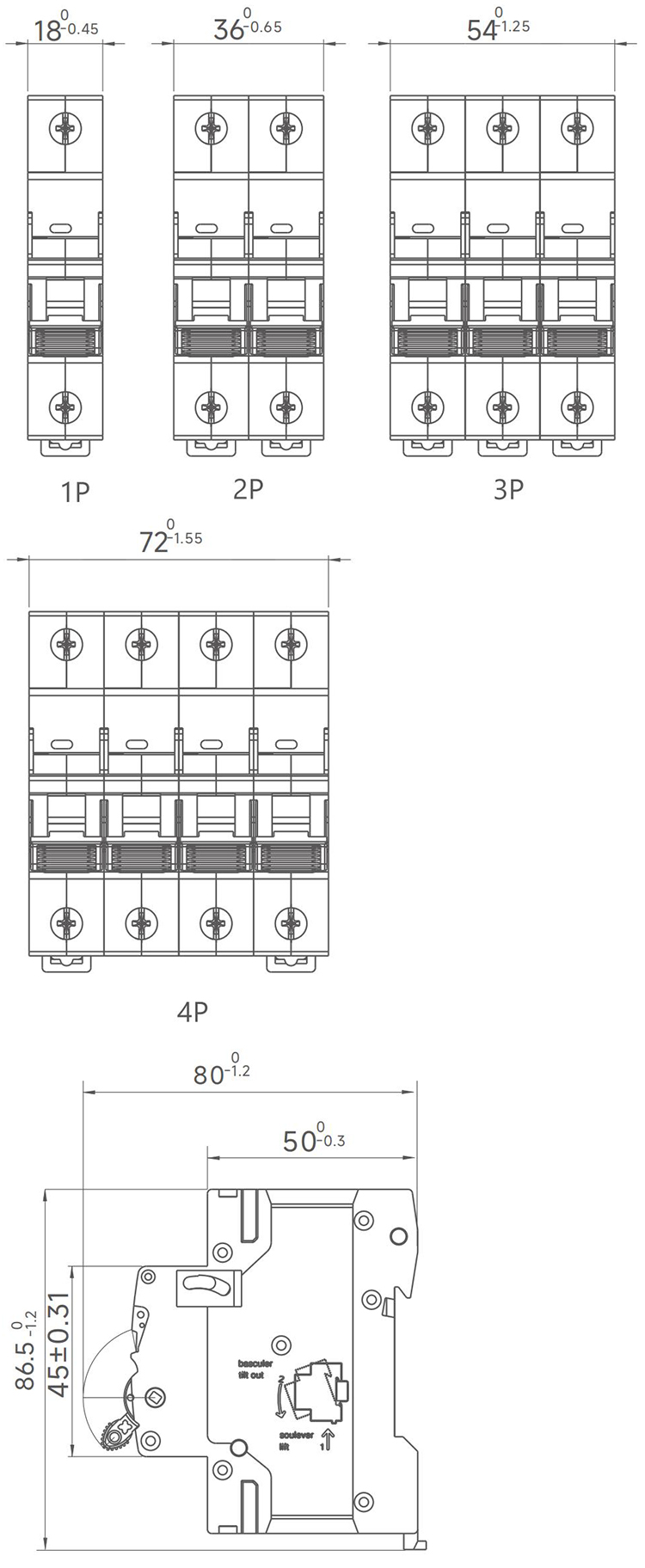

GYM9-6KA型小型斷路器產品尺寸：

GYM9-6KA型小型斷路器溫度補償：

當環境溫度不是30℃的基線溫度時，參考校正系數如下：

電流校正系數
