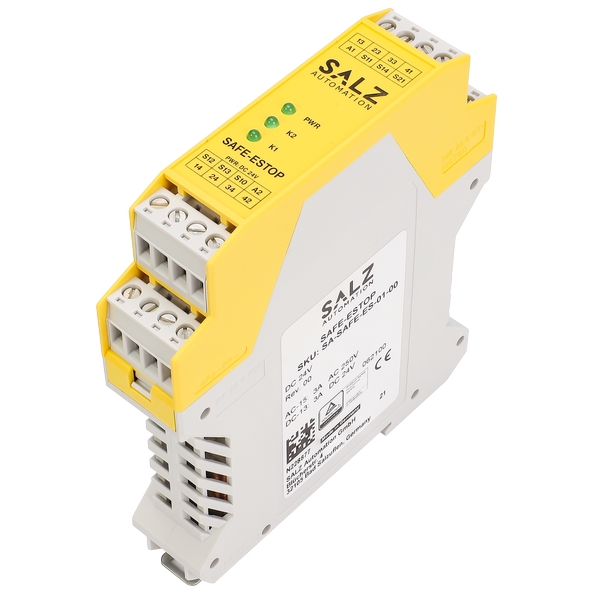

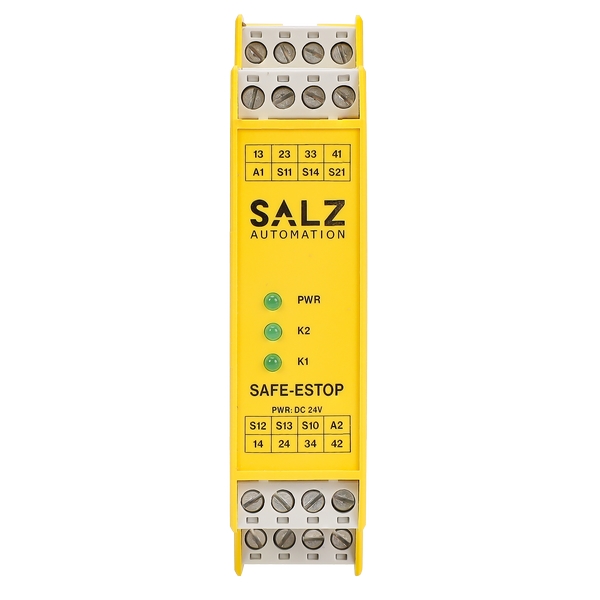

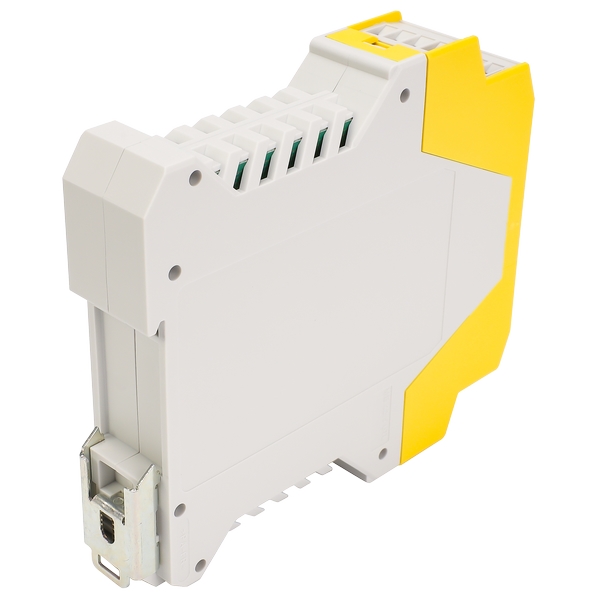

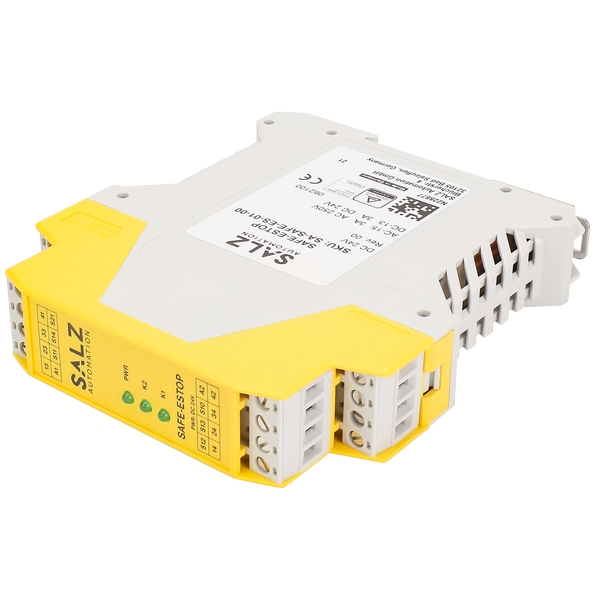

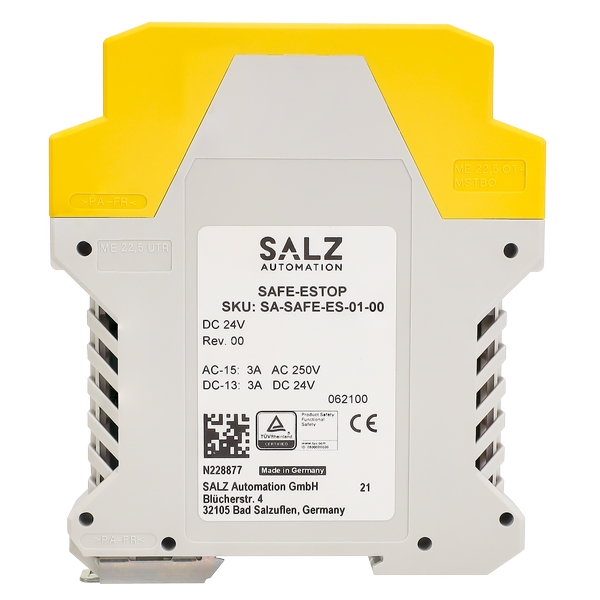

SAFE-ESTOP型安全繼電器產品特點：

1、3個非延時安全觸點

2、1個非延時輔助觸點

3、連接：

  3.1緊急停止按鈕

  3.2機械安全開關

  3.3非接觸式安全開關

  3.4帶OSSD輸出的安全組件

4、控制：?jiǎn)瓮ǖ阑螂p通道

5、用于外部接觸器或擴展模塊的反饋回路

6、輸出觸點的循環監控

7、LED電源和狀態指示燈

8、自動或手動啟動

9、短路監控和接地故障監控

10、高達PLe/SILCL3/類別4 (EN ISO 13849-1/EN 62061/EN 61508)

SAFE-ESTOP型安全繼電器產品功能：

安全繼電器SAFE-ESTOP用于根據EN60204-1，停止類別0監控安全電路，并可用于安

全類別高達類別4，PLe(ENISO 13849-1) 和SILCL 3 (EN 62061, EN 61508)的安全相關應

用。

SAFE-ESTOP型安全繼電器產品應用：

根據應用或根據EN ISO 13849-1的風險評估結果，設備必須按照?qǐng)D1-10中所示進行接

線。

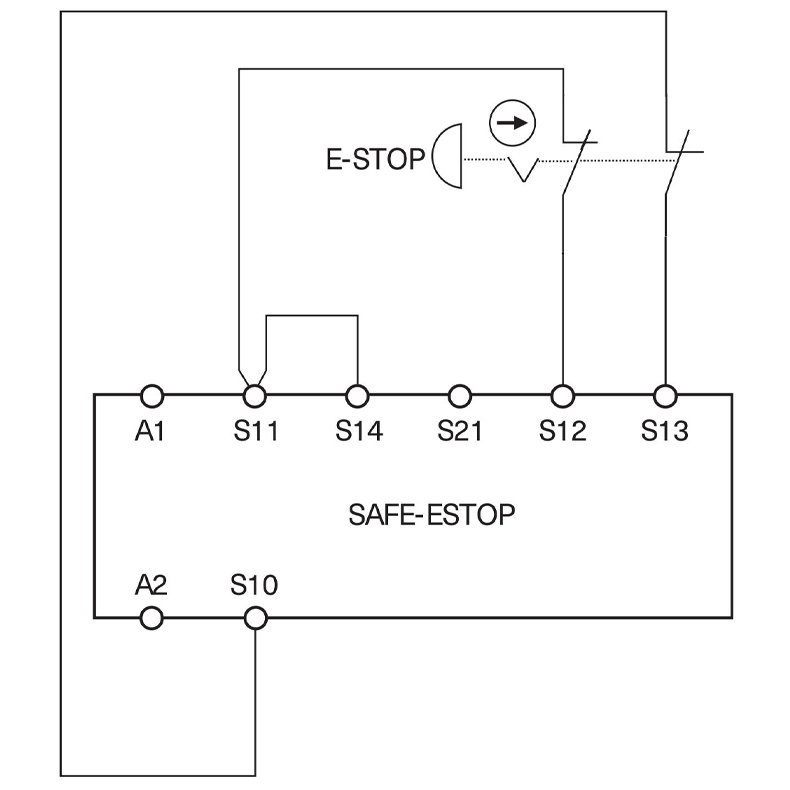

圖1：帶短路和接地故障監控的雙通道急停(PL e/SIL 3，類別 4)

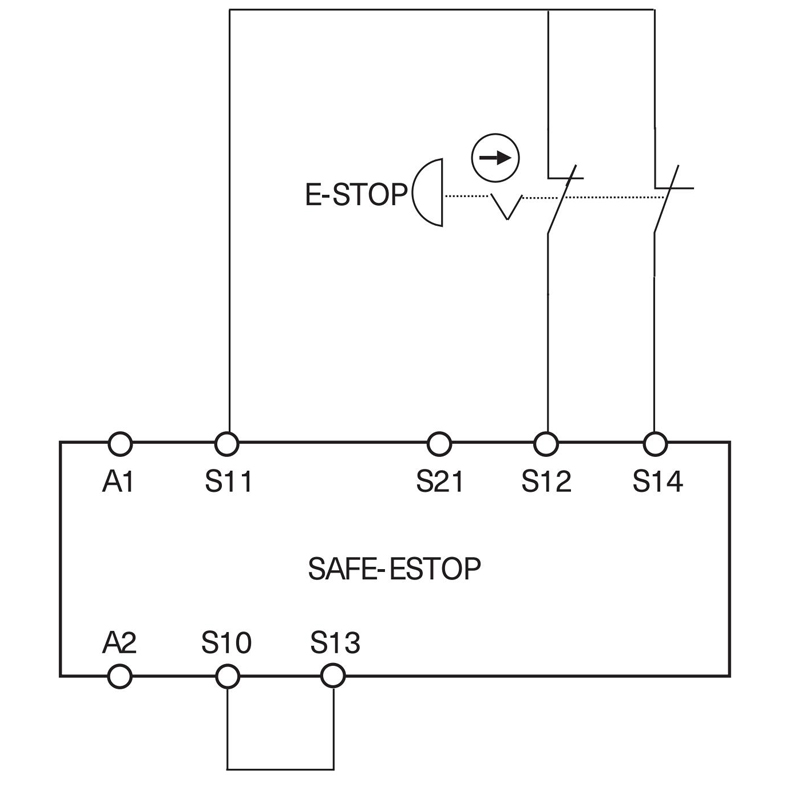

圖2：帶接地故障監控的雙通道急停(PL d/SIL 2，類別3)

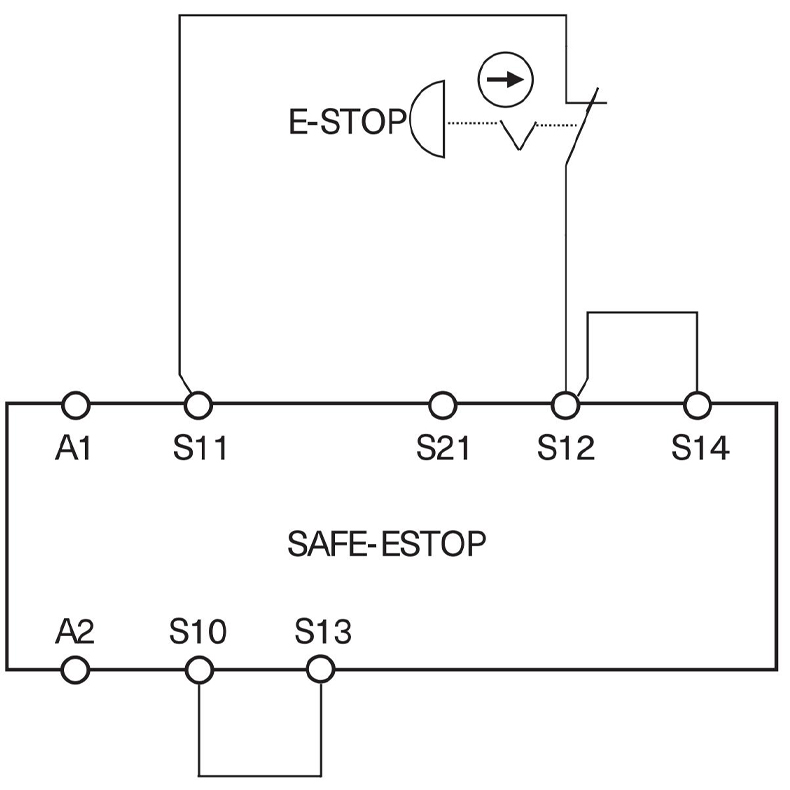

圖3：帶接地故障監控的單通道急停(PL c/SIL 1，類別1)

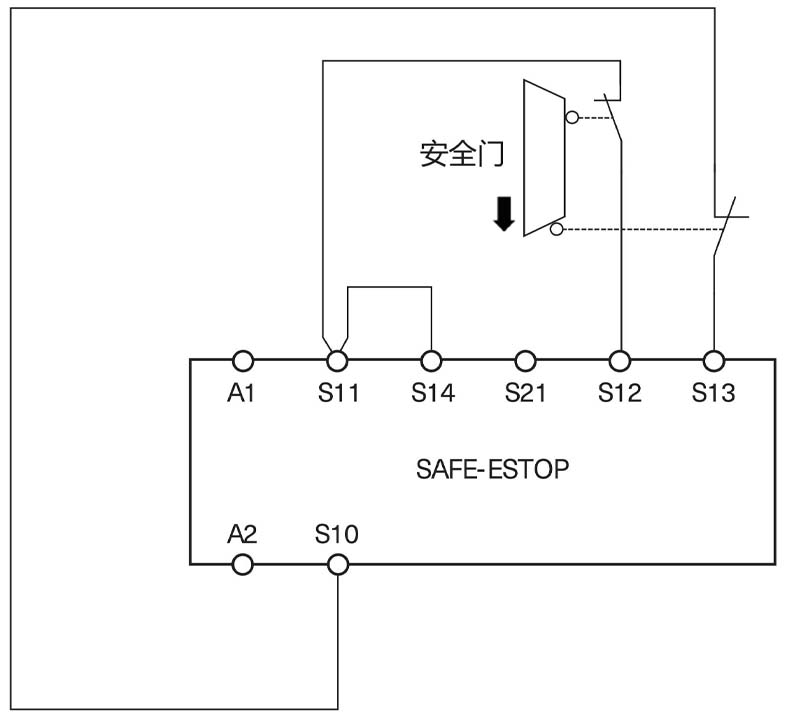

圖4：帶短路和接地故障監控的雙通道安全防護監控(PLe/SIL 3，類別4)

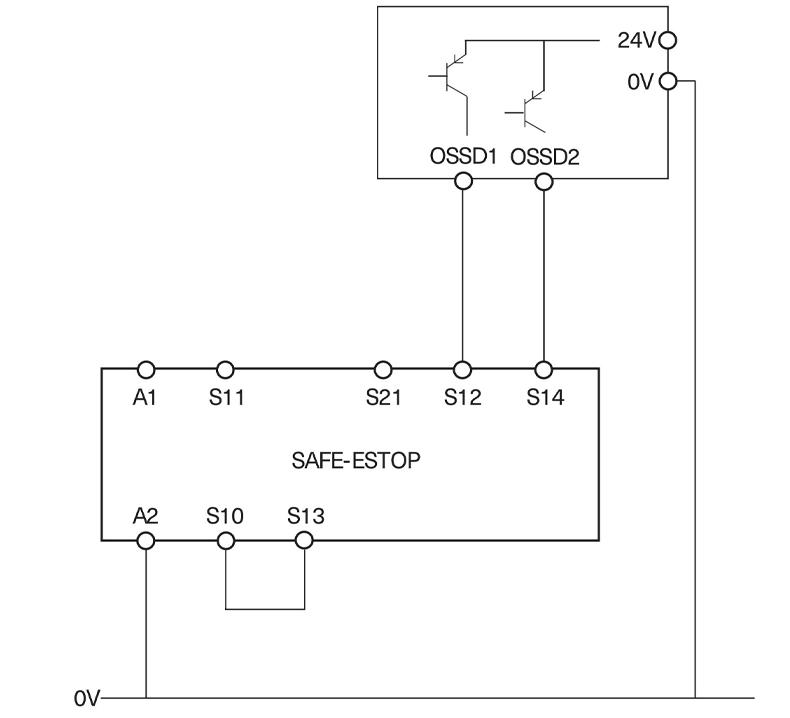

圖5：帶PNP輸出/OSSD輸出的雙通道急停，帶有自己的短路監控(PL e/SIL 3，類

別4)

先決條件：信號發生器滿足PL E/SIL 3的要求

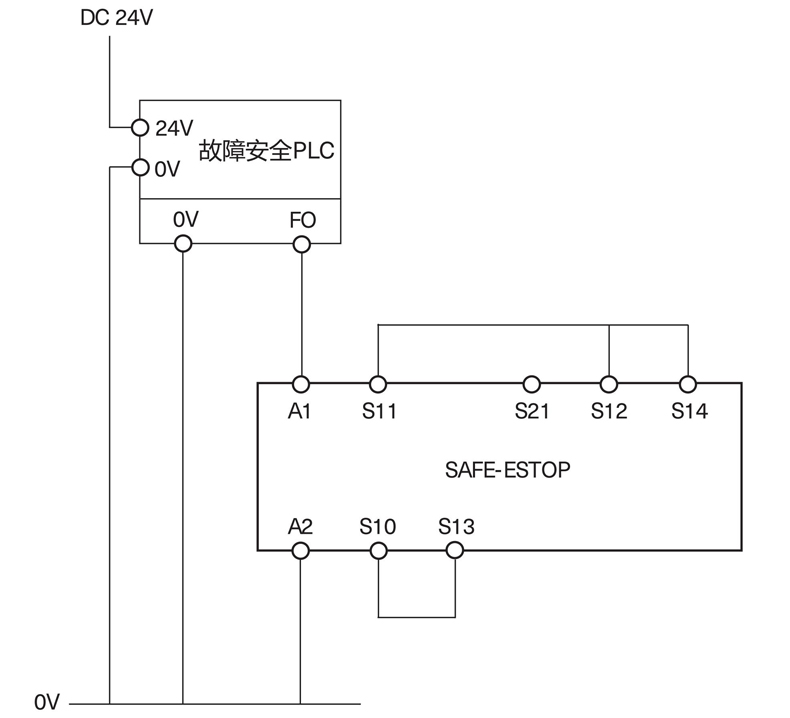

圖6：連接到安全PLC ( PL e/SIL 3，類別 4)

先決條件：安全PLC輸出滿足所需的安全等級，并且可以排除PLC輸出和SAFE-ESTOP

之間的短路（例如，電氣安裝空間內的接線 – 參見EN ISO 13849-2，表 D4）。

對于根據圖5和圖6的應用 ，需要注意以下幾點：

信號發生器和SAFE-ESTOP的接地電位相同。

必須信號發生器發出的任何接通脈沖（光測試）不會導致安全繼電器的短暫激活，

因此應基本上被禁用。

SAFE-ESTOP型安全繼電器啟動行為：

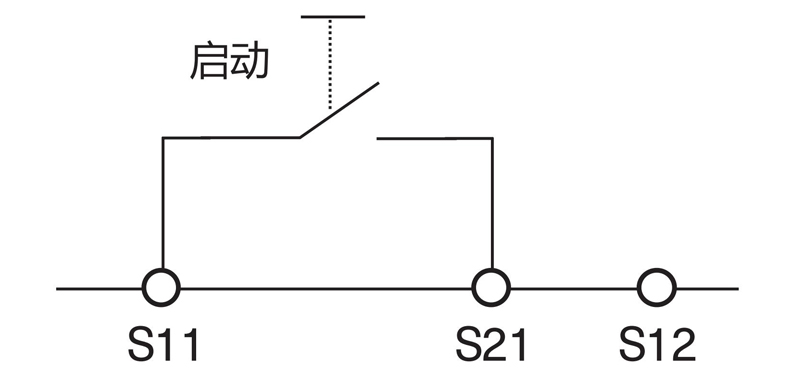

圖7：監控手動啟動。監控啟動按鈕在安全開關閉合之前是否已打開

先決條件：電源不得中斷

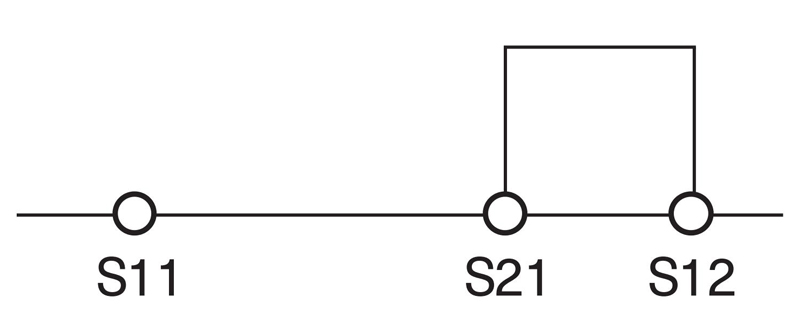

圖8：自動啟動。閉合S12和S13/S14安全開關時的允許延遲

S12在S13/S14之前：200 ms

S13/S14在S12之前：無限制

警告：安全觸點將在通電時立即激活。

SAFE-ESTOP型安全繼電器反饋回路：

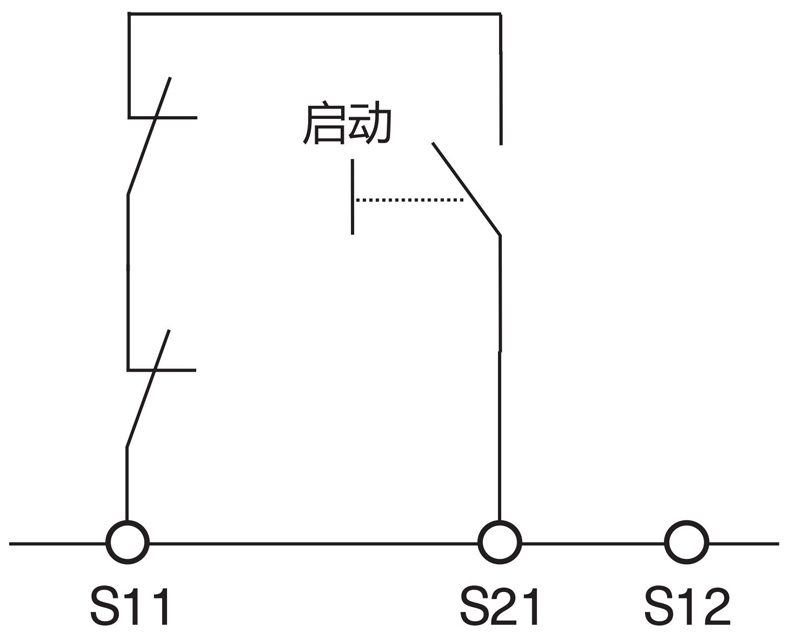

圖9：監控手動啟動的反饋回路。反饋回路監控接觸器或擴展模塊

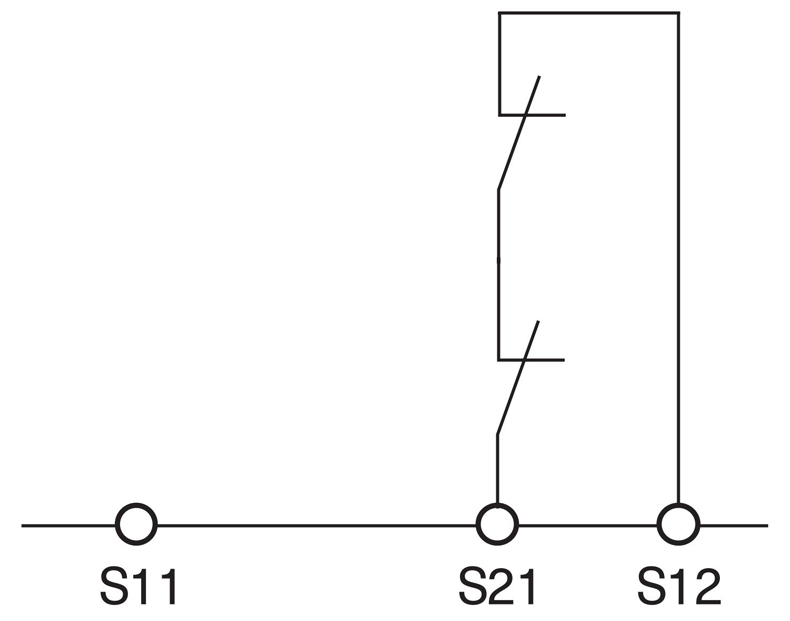

圖10：自動啟動的反饋回路。反饋回路監控接觸器或擴展模塊

SAFE-ESTOP型安全繼電器技術參數：
