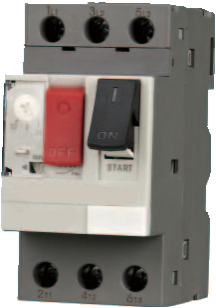

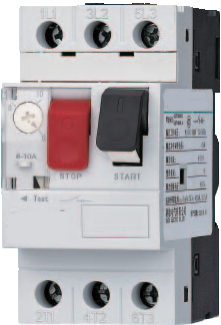

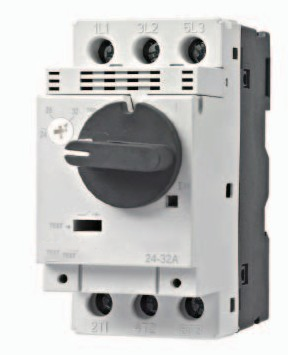

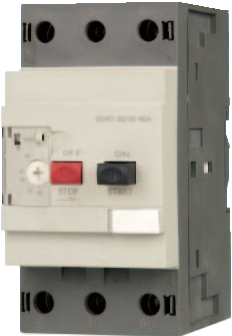

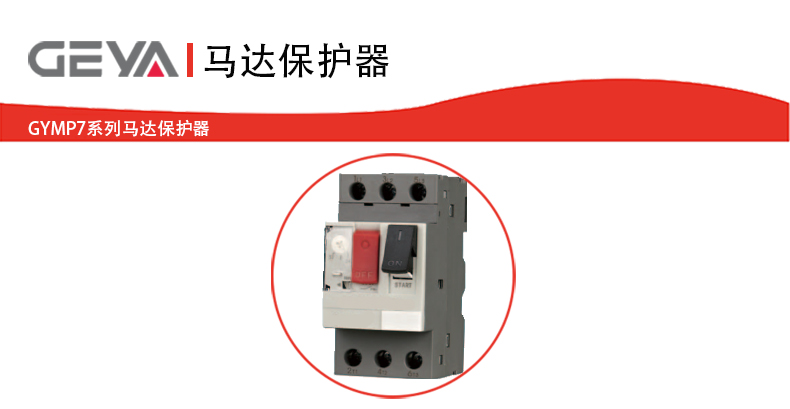

GYMP7系列電動機保護用斷路器

產品介紹：GYMP7系列電動機保護用斷路器 ( 另稱：馬達保護器或電動機起動器，以下簡稱”斷路器“) 適用于交流電壓至 690V，電流至 80A 的電路中，是將隔離開關、斷路器、熱繼電器功能集一體的斷路器。
價格：
促銷：
{{cuxiaoname}}

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊



GYMP7系列馬達保護器產品產品功能：


GYMP7系列電動機保護用斷路器具有隔離保護、過載保護、溫度補償、斷相保護、短


路保護。


GYMP7系列馬達保護器產品產品應用：


GYMP7系列電動機保護用斷路器可適用于三相鼠籠型異步電動機直接起動和控制、配


電線路保護和不頻繁的負載轉換。


GYMP7系列馬達保護器產品符合標準：


GYMP7系列電動機保護用斷路器產品符合 GB/T 14048.2、GB/T 14048.4、IEC60947-2、


60947-4-1 標準。


GYMP7系列馬達保護器產品正常工作和安裝條件：


1、安裝地點的海拔一般不超過 2000m。


2、周圍空氣溫度下限一般不低于 -5℃，上限一般不高于 +40℃。


3、空氣相對濕度在溫度為 +40℃時相對濕度不大于 50%，在濕月的月平均低溫度在


25℃ , 時月平均相對濕度不大于 90%。


4、周圍環境污染等級為 3 級。


5、起動器的安裝類別為Ⅲ。


6、安裝面與垂直面傾斜度不大于 ±5° 。


7、額定工作制：不間斷工作制、斷續工作制。




GYMP7系列馬達保護器主要技術參數：


1.額定絕緣電壓 Ui(V)：690


2.額定沖擊耐受電壓 Uimp（kV）：6


3.額 定 工 作 電 壓  Ue（V）： 230/240、400/415、440、500、690


4.額定頻率（Hz）：50、60


5.殼架等級額定電流 Inm（A）：32A、80A


6.額定電流 In（A）：見表 1


7.熱元件整定電流調節范圍 : 額定限和額定運行短路分?jǐn)嗄芰σ姳?1。


型號Model脫扣器額定電流 In(A)
Fastener rated current In (A)		整定電流調節范圍 (A)
Tuning current adjustment range (A)		額定限短路分?jǐn)嗄芰?Icu、額定運行短路分?jǐn)嗄芰?Ics kA
Rated limit short-circuit breaking capability ICU,
rated operation short-circuit breaking capability Ics kA		飛弧距離
400/415V690V
IcuIcsIcuIcs
GYMP7-32(X/P)0.160.1~0.1610010010010040
GYMP7-32(X/P)0.250.16~0.2510010010010040
GYMP7-32(X/P)0.40.25~0.410010010010040
GYMP7-32(X/P)0.630.4~0.6310010010010040
GYMP7-32(X/P)10.63~110010010010040
GYMP7-32(X/P)1.61~1.610010010010040
GYMP7-32(X/P)2.51.6~2.510010032.2540
GYMP7-32(X/P)42.5~410010032.2540
GYMP7-32(X/P)6.34~6.310010032.2540
GYMP7-32(X/P)106~1010010032.2540
GYMP7-32(X/P)149~14157.532.2540
GYMP7-32(X/P)1813~18157.532.2540
GYMP7-32(X/P)2317~2315632.2540
GYMP7-32(X/P)2520~2515632.2540
GYMP7-32(X/P)3224~3210632.2540
GYMP7-802516~25157.54250
GYMP7-804025~40157.54250
GYMP7-806340~63157.54250
GYMP7-808056~80157.54250


8.斷路器所控制三相電動機標準額定功率見表 2。


型號
Model		脫扣器額定電流 In(A)
 Fastener rated current In (A)		整定電流調節范圍 (A)
 Tuning current adjustment range (A)		三相電動機標準額定功率 (kw)
Standard rated power of three-phase motor (kw)
AC-3,50Hz/60Hz
230/240V400V415V440V500V690V
GYMP7-32(X/P)0.160.1~0.16------
GYMP7-32(X/P)0.250.16~0.25------
GYMP7-32(X/P)0.40.25~0.4------
GYMP7-32(X/P)0.630.4~0.63-----0.37
GYMP7-32(X/P)10.63~1---0.370.370.55
GYMP7-32(X/P)1.61~1.6-0.37-0.550.751.1
GYMP7-32(X/P)2.51.6~2.50.370.750.751.11.11.5
GYMP7-32(X/P)42.5~40.751.51.51.52.23
GYMP7-32(X/P)6.34~6.31.12.22.233.74
GYMP7-32(X/P)106~102.24445.57.5
GYMP7-32(X/P)149~1435.55.57.57.59
GYMP7-32(X/P)1813~1847.599911
GYMP7-32(X/P)2317~235.51111111115
GYMP7-32(X/P)2520~255.51111111518.5
GYMP7-32(X/P)3224~327.515151518.525
GYMP7-802516~25-1111--18.5
GYMP7-804025~40-18.518.5--37
GYMP7-806340~63-3030--55
GYMP7-808056~80-3737--63


9.外殼防護等級為 IP20。


10.斷路器的操作性能見表 3。


型號
Type

殼架等級額定電流

 Inm A

Rack rated current

Inm A

每小時操作循環次數
Hourly operation cycles		操作循環次數
Operation cycle number
電氣壽命 Electrical life機械壽命 Mechanical Life
GYMP7- 32(X/P)3212010000100000
GYMP7- 808012015008500


11. 斷路器各相平衡及不平衡負載時的動作特性見表 4、表 5、表 6。


                      表 4 斷路器各相平衡負載時的動作特性 ( 配電保護 )


型號
Type		配電用斷路器
Distribution breaker		周圍空氣溫度
Circumstance temperature
整定電流倍數
Setting current multiple		動作時間
Tripping time		起始狀態
Status
GYMP7- 32(X/P)



GYMP7- 80		1.051h 內不動作

 1h non-tripping

冷態開始Initial+20℃ ±2℃
1.31h 內動作
 1h tripping		接序 1 進行
Following serial 1
1.5＜ 2min 動作

 ＜ 2min tripping


                      表 5 斷路器各相平衡負載時的動作特性（電動機保護）


型號
Type		保護電動機用斷路器
 Circuit breaker for protecting electric motor		周圍空氣溫度
Circumstance temperature
序號
Serial number		整定電流倍數
Setting current multiple		動作時間
Tripping time		起始狀態
Status
GYMP7- 32(X/P)

GYMP7- 80		11.052h 內不動作
 2h non-tripping		冷態開始
Initial		+20℃ ±2℃
21.22h 內動作
2h tripping		接序 1 進行
Following serial 1
31.52min 內動作
Action within 2 minutes
47.22 ～ 10s 動作
2~10s 2h tripping		冷態開始
Initial


                      表 6 斷路器各相負載不平衡時（斷相）的動作特征


型號
Type		整定電流倍數
Setting current multiple		起始狀態
Start status		規定時間
Specified time		預期結果
Expected results		周圍空氣溫度
Circumstance temperature
任意二相
Any two-phase		第三相
Third phase
GYMP7- 32(X/P)


 GYMP7- 80		10.9冷態
Cold state		t≥ 2h不脫扣
Does not trip		+20℃ ±2℃
1.150

熱態

（緊接序 1 進行）

 Thermal state
(In immediate order 1.)		t<2h脫扣
Trip


12.短路器瞬時電磁脫扣動作特性，見表 7


型號
Type		試驗電流
Test current		起始狀態
Start status		規定時間
Specified time		預期結果
Expected results		周圍空氣溫度
Circumstance temperature

GYMP7-32(X/P)


GYMP7- 80		0.8×12×In冷態
Cold state		t ≥ 0.2s不脫扣
Does not trip		+20℃ ±5℃
1.2×12×In冷態
Cold state		t < 0.2s脫扣
Trip		+20℃ ±5℃


13.后備熔斷器的選用：


當安裝地點預期短路電流大于起動器預定限短路分?jǐn)嗄芰r，后備短路保護熔斷器的


型式及熔體電流規格見下表 8。例如可選用使用類別為gG 型的熔斷器 RT16(NT00)。


型號
Type		脫扣器額定電流In(A)
Fastener rated current in (A)		整定電流調節范圍 (A) Tuning current adjustment range (A)只有當預期短路電流 Icc>Icu 額定限短路分?jǐn)嗄芰r需要備用熔斷器的熔體電流規格
The melt current specification of the spare fuse is required only if the expected short-circuit current Icc>Icu The rated limit short-circuit breaking capacity
230/240V400/415V400V500V690V
aM AgL/gG AaM AgL/gG AaM AgL/gG AaM AgL/gG AaM AgL/gG A
GYMP7-32(X/P)0.160.1~0.16★★★★★★★★★★
GYMP7-32(X/P)0.250.16~0.25★★★★★★★★★★
GYMP7-32(X/P)0.40.25~0.4★★★★★★★★★★
GYMP7-32(X/P)0.630.4~0.63★★★★★★★★★★
GYMP7-32(X/P)10.63~1★★★★★★★★★★
GYMP7-32(X/P)1.61~1.6★★★★★★★★★★
GYMP7-32(X/P)2.51.6~2.5★★★★★★★★1620
GYMP7-32(X/P)42.5~4★★★★★★★★2532
GYMP7-32(X/P)6.34~6.3★★★★506350633240
GYMP7-32(X/P)106~10★★★★506350633240
GYMP7-32(X/P)149~14★★6380506350634050
GYMP7-32(X/P)1813~18★★6380506350634050
GYMP7-32(X/P)2317~238010080100638050634050
GYMP7-32(X/P)2520~258010080100638050634050
GYMP7-32(X/P)3224~328010080100638050634050
GYMP7-802516~25--250315----160200
GYMP7-804025~40--250315----160200
GYMP7-806340~63--315400----200250
GYMP7-808056~80--315400----200250

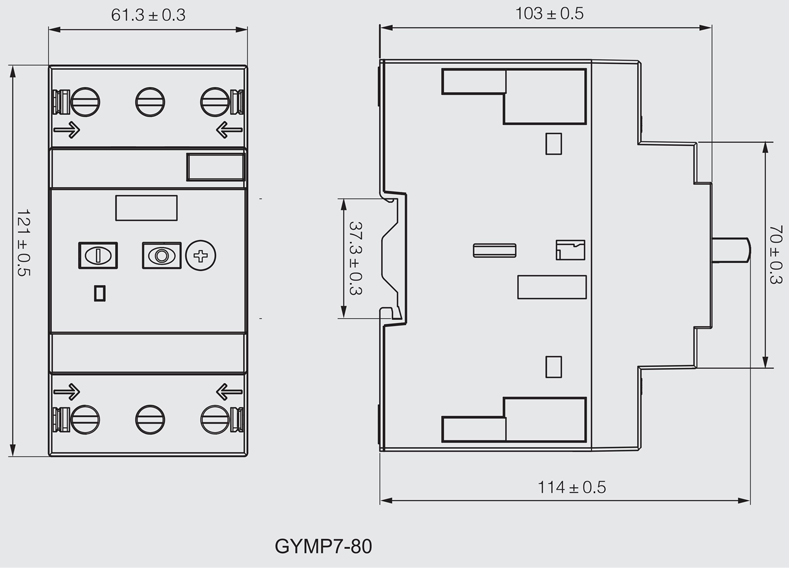

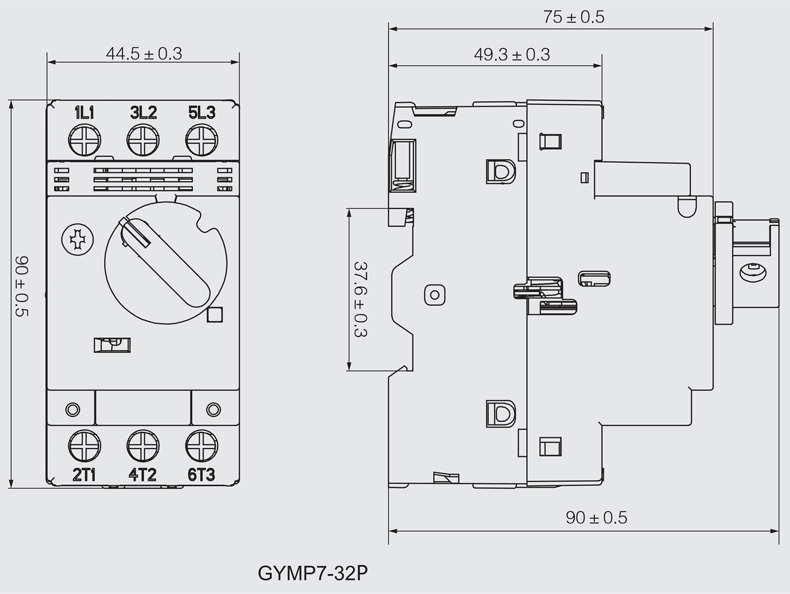

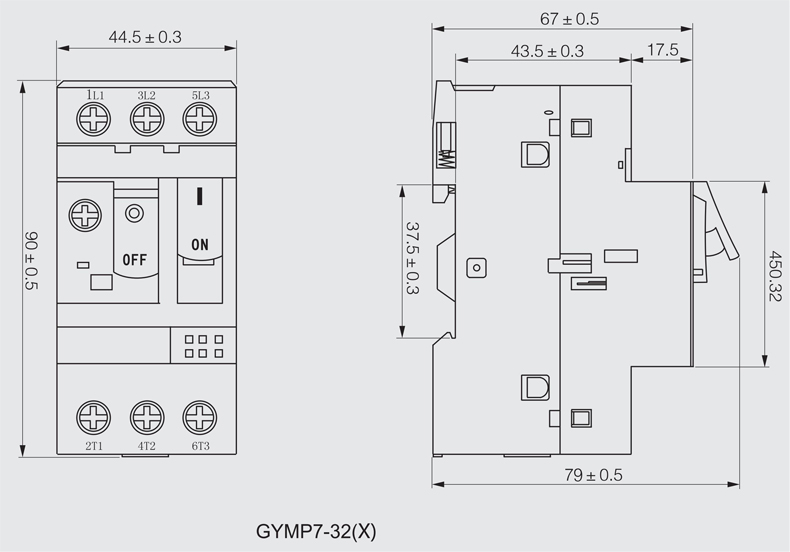

GYMP7系列馬達保護器主要產品尺寸：



GYMP7系列馬達保護器主要產品附近：


附件種類，型號及規格見下表


附件名稱
Attachment Name		GYMP7-32（X）
適用 Apply		SDM-80
適用 Apply		附件規格
Accessory Specifications
欠壓脫扣器
Undervoltage Stripper		GYMP7-AU110-110~150V，50Hz ; 127V,60Hz
GYMP7-AU220-220~240V,50Hz
GYMP7-AU380-380~400V,50Hz ; 440V,60Hz
分勵脫扣器
Split excitation Stripper		GYMP7-AS110-110~150V，50Hz ; 127V,60Hz
GYMP7-AS220-220~240V,50Hz
GYMP7-AS380-380~400V,50Hz ; 440V,60Hz
瞬 時 輔 助 觸 頭 ( 前 掛 )
 Instantaneous auxiliary contacts (front hanging)		GYMP7-AE20-2NO
GYMP7-AE11-1NO+1NC
瞬 時 輔 助 觸 頭 ( 側 掛 )
 Instantaneous auxiliary contacts (side hanging)		GYMP7-AN20GYMP7-AN20(GYMP7-80)2NO
GYMP7-AN11GYMP7-AN11(GYMP7-80)1NO+1NC
故障信號觸頭 及瞬時輔助觸頭
Fault signal contacts and instantaneous auxiliary contacts		GYMP7-AD0110--
GYMP7-AD0101--
GYMP7-AD1010--
GYMP7-AD1001--

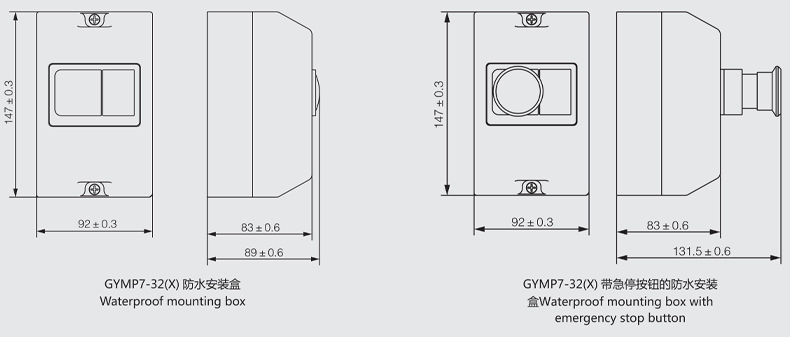

防水安裝盒
Waterproof mounting box		GYMP7 防水安裝盒
Waterproof mounting box		--
帶急停按鈕的防水安裝盒
Waterproof mounting box with emergency stop button		GYMP7 帶急停按鈕的防水安裝盒
Waterproof mounting box with emergency stop button
