為什么選擇GSR8系列散熱一體化單相交流固態繼電器？

GSR8系列散熱一體化單相交流固態繼電器（SSR）融合高效散熱設計與緊湊結構，

大幅簡化安裝流程并提升系統可靠性。其寬范圍負載電壓與控制電壓兼容性，適配多樣

化工業場景需求，是替代傳統機械繼電器的理想解決方案。

GSR8系列散熱一體化單相交流固態繼電器產品優勢：

1、高可靠性：無觸點開關設計，消除火花與機械磨損，壽命延長。

2、靜音抗擾：零噪聲運行，抗電磁干擾能力強，保障精密設備穩定性。

3、響應迅捷：微秒級開關速度，支持高頻率控制場景。

4、安全節能：IP20防護與一體化散熱結構，降低過熱風險，提升能效。

GSR8系列散熱一體化單相交流固態繼電器產品特點：

1、寬范圍負載能力

- 支持15A/25A/40A/60A多級電流輸出，覆蓋24-480VAC與48-660VAC雙電壓檔

位，適配工業級設備驅動需求。

2、靈活控制模式

- 兼容低壓DC（4-32V）與標準AC（90-280V）控制信號，支持過零導通（降低浪

涌）或隨機導通（即時響應）模式。

3、緊湊安全設計

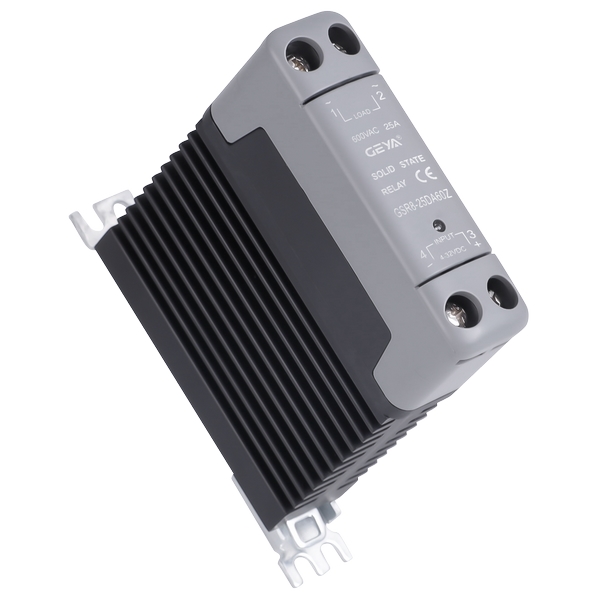

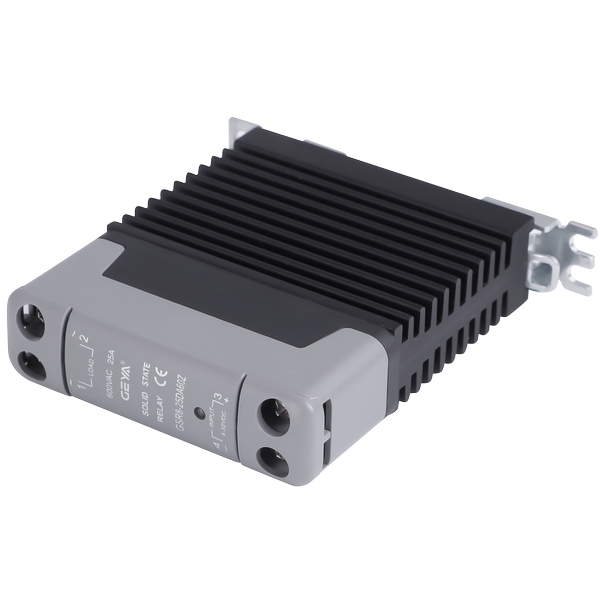

- 一體化散熱器結構（寬僅22.5mm），節省空間且強化熱管理；

- IP20防護等級，配備可拆卸蓋板，便于維護與電氣隔離；

- LED輸入指示燈實時監控工作狀態。

4、便捷安裝方式

- 支持面板固定或35mm DIN導軌（EN50022標準）安裝，快速部署于各類電控柜

體。

GSR8系列散熱一體化單相交流固態繼電器產品應用：

GSR8系列憑借高穩定性和環境適應性，廣泛服務于以下領域：

1、工業自動化

- 生產線電機控制、泵閥驅動、包裝機械、注塑機溫控系統。

2、電力調節

- 電爐加熱恒溫裝置、變壓器調壓、無功補償開關。

3、智能照明

- 交通信號燈、景觀照明群控、舞臺燈光調光系統。

4、精密設備

- 醫療儀器電源管理、實驗室分析設備、印刷機械時序控制。

5、建筑設施

- 樓宇自動消防系統、新風機組、電梯控制電路。

6、新能源領域

- 太陽能逆變器輔助開關、充電樁模塊化配電單元。

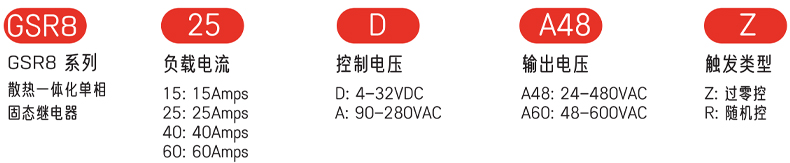

GSR8系列散熱一體化單相交流固態繼電器型號說明：


GSR8系列散熱一體化單相交流固態繼電器產品選型：

控制電壓

工作電壓

額定工作電流

15Amps

25Amps

40Amps

60Amps

4to32VDC

480VAC"Z"

GSR8-15D

A48Z

GSR8-

25DA48Z

GSR8-

40DA48Z

GSR8-

60DA48Z

4to32VDC

480VAC"R"

GSR8-15D

A48R

GSR8-

25DA48R

GSR8

-40DA48R

GSR8

-60DA48R

90to280VAC

480VAC"Z"

GSR8-15A

A48Z

GSR8-

25AA48Z

GSR8-

40AA48Z

GSR8-

60AA48Z

90to280VAC

480VAC"R"

GSR8-15A

A48R

GSR8-

25AA48R

GSR8

-40AA48R

GSR8

-60AA48R

4to32VDC

600VAC"Z"

GSR8-15D

A60Z

GSR8-

25DA60Z

GSR8-

40DA60Z

GSR8-

60DA60Z

4to32VDC

600VAC"R"

GSR8-15D

A60R

GSR8-

25DA6OR

GSR8

-40DA60R

GSR8

-60DA60R

90to280VAC

600VAC"Z"

GSR8-15A

A60Z

GSR8-

25AA60Z

GSR8-

40AA60Z

GSR8-

60AA60Z

90to280VAC

600VAC"R"

GSR8-15A

A60R

GSR8-

25AA6OR

GSR8

-40AA6OR

GSR8

-60AA6OR


GSR8系列散熱一體化單相交流固態繼電器技術參數：

輸入參數
參數名稱	參數值
控制電壓范圍	4-32VDC	90-280VAC
反向電壓.	-6VDC	/
開通電壓	4VDC	90VAC
關斷電壓	1V	10VAC
輸入電流(Min.)	10mA	6.5mA
輸入電流(Max.)	20mA	18mA
開通時間(msec)	1/2 Cycle	1/2 Cycle
關斷時間(msec)	1/2 Cycle	1/2 Cycle

輸出參數：
參數名稱	單位	參數值
標稱電流	Amp	15	25	40	60
負載電流范圍	Arms	0.05-15	0.05-25	0.05-40	0.1-60
浪涌電流10mSec(Max.)	Arms	150	250	400	600
負載電壓范圍(480V)	Vrms	24-480
阻斷電壓(480V)	Vpk	800
負載電壓范圍(600V)	Vrms	48-600
阻斷電壓(600V)	Vpk	1200
頻率范圍	Hz	47~63
斷態電壓上升率 dv/dt(min.）	V/μs	200	200	200	500
斷態漏電流 (Max.)	mA	≤8
通態壓降 (Max.)	Vrms	1.5	1.5	1.5	1.6
開通時間 (Max.)“過零控”	Cycle	1/2
開通時間 (Max.)“隨機控”	mSec	1
關斷時間(直流)	Cycle	1/2
關斷時間(交流)	mSec	10

其他參數
參數名稱	15A	25A	40A	60A
介質耐壓(輸入/輸出)(50/60 Hz)	2500 Vrms
介質耐壓(輸入，輸出/底板)(50/60 Hz)	2500 Vrms
絕緣電阻(@500 VDC)	10⁹Ω
電容，輸入/輸出(Max.)	0.8 pF
工作環境溫度范圍	-30 to 80℃
存儲環境溫度范圍	-30 to 100℃
環境濕度符合IEC60068-2-78	95 %
LED輸入指示燈	紅色
外殼材料	PBT+30%GF
底板材料	紫銅，氧化鋁
重量	280g
