GYPV/16-1型光伏匯流箱產品概述：

GYPV/16-1光伏匯流箱將16個光伏組件的直流輸入合成為一個輸出。每個通道都配有熔

斷器，輸出端配備浪涌保護器和斷路器，大大簡化了直流電源配電柜和逆變器的輸入布線，

實現了防雷保護、短路保護和接地保護。

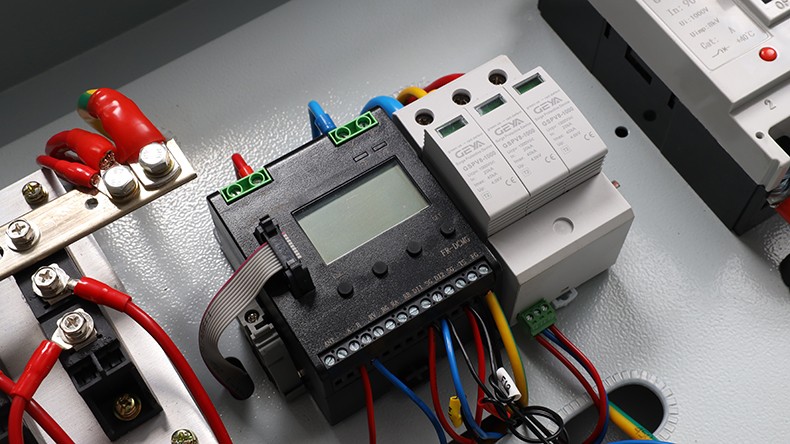

光伏匯流箱分為兩種類型：智能型和非智能型。智能光伏匯流箱配備監控單元，可以檢

測每串列的輸入電流、內部溫度、防雷狀態、斷路器狀態并總結輸出電壓等信息。設計和配

置嚴格按照《光伏接線裝置技術規范》CGC/GF 037:2014執行。為用戶提供安全、簡潔、

美觀、適用的光伏系統產品。

GYPV/16-1光伏匯流箱采用戶外壁掛式設計，可適用于惡劣環境。除了核心組件外，其

他部分均可根據用戶需求進行定制。

GYPV/16-1型光伏匯流箱產品特點：

1、高可靠性：

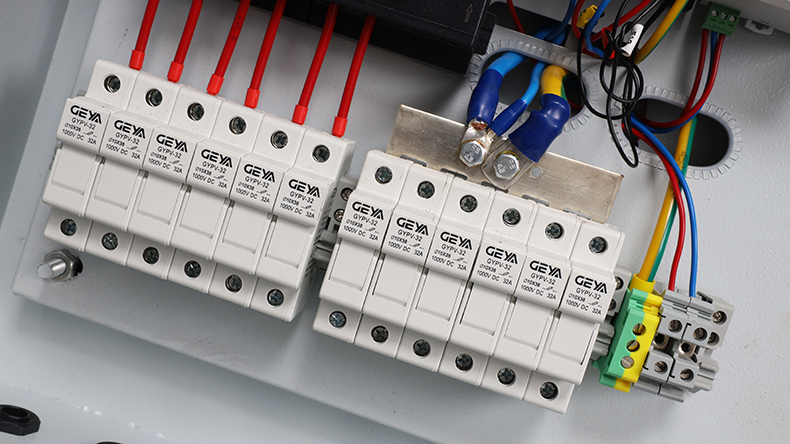

帶直流保險絲。

直流浪涌保護裝置。

直流斷路器或直流負載隔離開關。

2、適應性強：

IP65設計，防水、防塵、防紫外線。嚴格的高溫和低溫測試，應用廣泛。安裝簡單，系統接

線簡單，接線方便。箱體由冷軋鋼和其他金屬材料制成。

3、靈活配置：

用于單晶硅太陽能組件、多晶硅太陽能組件、薄膜太陽能組件。修改光伏熔斷器、斷路器、

負載隔離開關的額定電流。

GYPV/16-1型光伏匯流箱技術參數：

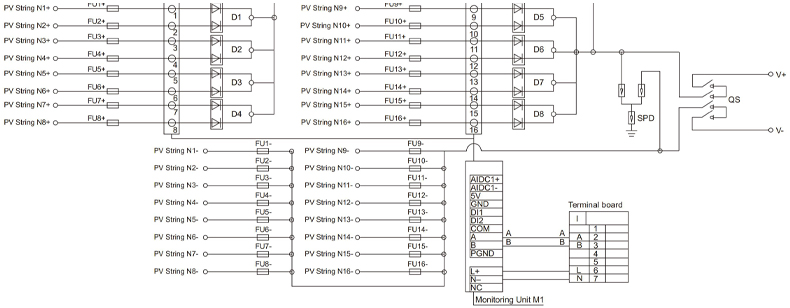

GYPV/16-1型光伏匯流箱產品原理圖：

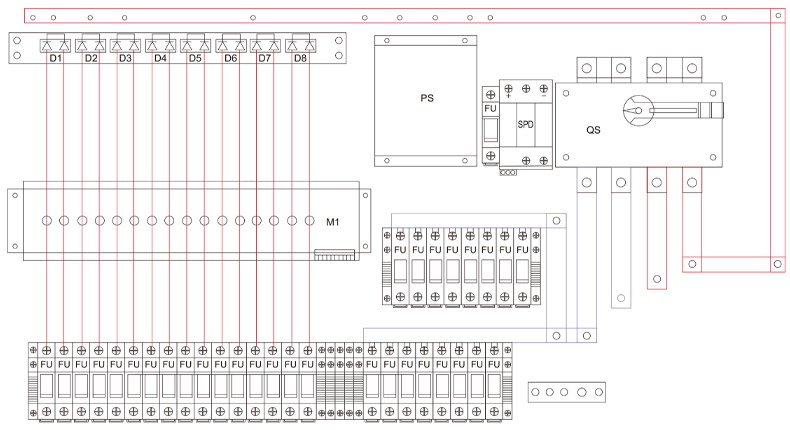

GYPV/16-1型光伏匯流箱產品接線圖：

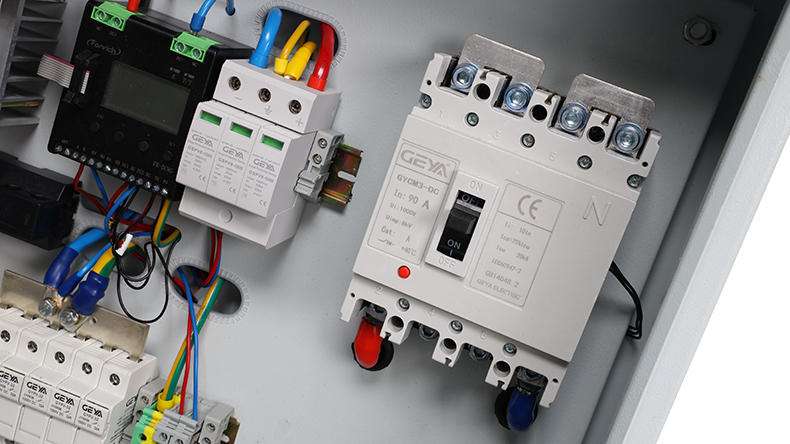

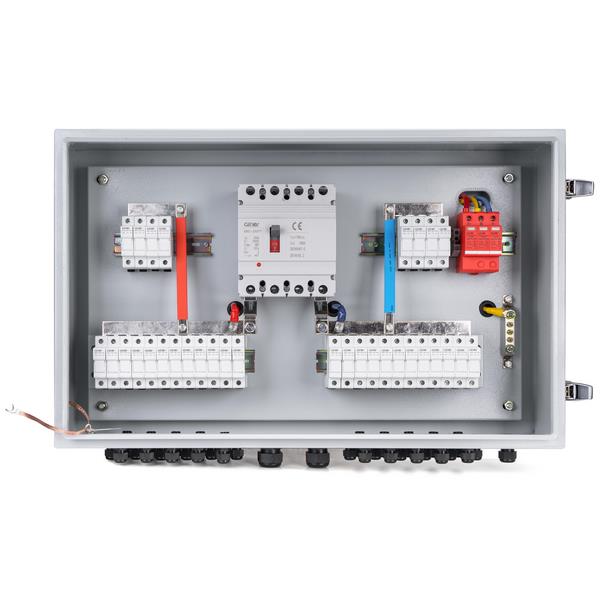

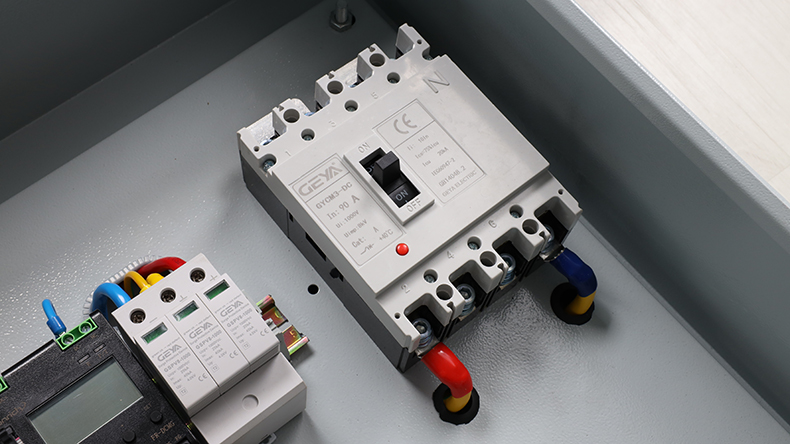

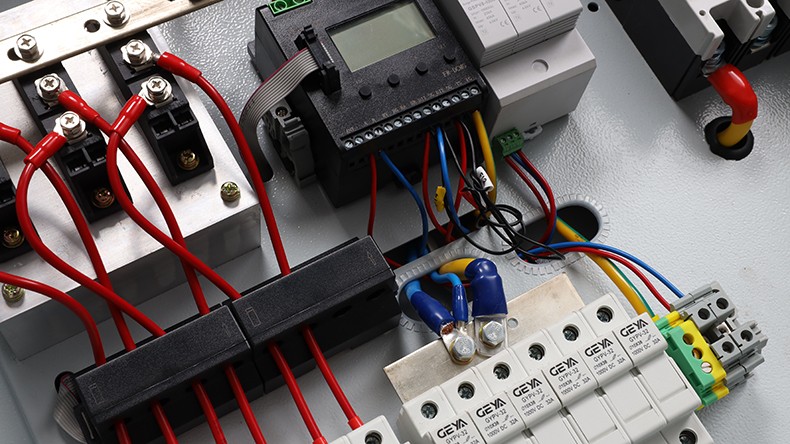

GYPV/16-1型光伏匯流箱進1出帶RS485實例：
