在用電安全至關重要的今天，選擇一款能夠應對復雜電網環境的保護器是關鍵。

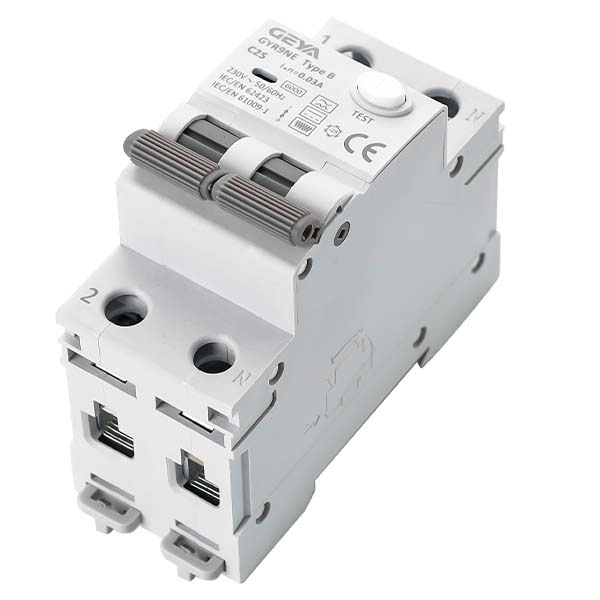

GYR9NE-F/B系列剩余電流動作斷路器（RCBO）專為現代電力系統設計，不僅提供基

本的過載與短路保護，更具備從工頻到高頻的漏電檢測能力。它能夠快速切斷故

障，為工業、商業及家庭用戶提供可靠的人身與設備安全保障，是構建高品質配電系統

的理想選擇。

GYR9NE-F/B系列剩余電流動作斷路器（RCBO）產品優勢：

1、保護功能：單一設備即可實現過載、短路及多種類型漏電的保護，簡化配電設

計，節省安裝空間。

2、精準識別漏電：能夠有效應對現代電氣設備（如變頻器、開關電源等）產生的復雜

泄漏電流，避免保護盲區。

3、性能穩定可靠：符合標準，具備高額定限流短路能力與電氣壽命，在各種

工況下長期穩定運行。

4、安裝便捷高效：采用TH35-7.5標準導軌安裝，接線端子容量大，適配多種線徑，施

工方便。

GYR9NE-F/B系列剩余電流動作斷路器（RCBO）產品特點：

1、漏電保護：內置高性能檢測元件，能夠識別交流、脈動直流、平滑直流、復合

波形及1kHz以內的高頻漏電信號，保護功能完備。

2、漏電指示功能：產品具備獨立的漏電保護控制手柄及動作指示，當發生漏電跳閘時，

可直觀判斷故障原因，便于快速排查和恢復供電。

3、大容量接線：接線端子可承載25mm2導線，滿足不同負載的接線需求，連接更

可靠。

4、環保合規：產品設計及生產流程符合RoHS 2.0環保指令要求，安全且環保。

GYR9NE-F/B系列剩余電流動作斷路器（RCBO）產品特點：

GYR9NE-F/B系列RCBO憑借其的保護特性，可廣泛應用于多種場所：

1、工業領域：適用于存在變頻設備、UPS電源等可能產生復雜漏電流的車間與控制系

統。

2、商業場所：為商場、寫字樓、酒店等建筑的照明、插座及末端配電提供可靠保護。

3、高層建筑：用于住宅和公寓的戶內配電箱，家庭用電安全，尤其適合對用電可

靠性要求較高的環境。

4、公共設施：適用于學校、醫院等人員密集場所，為人員提供直接或間接接觸的防電

擊保護。

GYR9

產品型號

剩余電流動作斷路器

RCBO

N：整體式

E:電子式

B型

GYR9NE-F/B系列剩余電流動作斷路器（RCBO）技術參數：

1.額定電壓(Un)：230/240V 、240/415V

2.額定電流(In)：6A 、10A 、16A 、20A 、25A 、32A 、40A

3.額定絕緣電壓(Ui)：500V

4.額定沖擊耐受電壓(Uimp)：4kV

5.額定剩余動作電流(I△n)：0.03A

6.規格：1P+N

7.剩余電流動作類型：F型 、B型

8.工作頻率：50/60Hz

9.額定限制短路電流(Inc)：6000A

10.額定剩余短路電流(I△c)：6000A

11.額定接通分?jǐn)嗄芰?Im)：500A

12.額定剩余接通分?jǐn)嗄芰?l△m)：500A

13.緊固力矩:2.0N·m

14.防護等級:IP20

15.脫扣曲線：B 、C 、D

16.機械壽命:20000次

17.電氣壽命:4000次

GYR9N系列剩余電流動作斷路器（RCBO）剩余電流分?jǐn)鄷r(shí)間：
