YB-12/0.4 高/低壓預裝式變電站是一種集成化、模塊化的配電設備，廣泛適用于各

類戶內外供電場所。其設計兼顧可靠性、靈活性與經濟性，能夠滿足現代電網改造和多

樣化用電需求，為用戶提供穩定、高效的配電解決方案。

YB-12/0.4 高/低壓預裝式變電站產品優勢：

1、集成化設計：高壓單元、變壓器與低壓單元一體化配置，結構緊湊，減少外部接線，

提高供電連續性。

2、適應性強：提供多種外殼材質和結構形式，滿足不同環境與美觀要求。

3、經濟實用：占地面積小，便于運輸與安裝，降低基礎建設與運維成本。

4、維護簡便：模塊化結構設計，故障排查和設備更換更為便捷。

5、可擴展性強：支持配網自動化接口，便于后期智能化升級。

YB-12/0.4 高/低壓預裝式變電站產品特點：

1、成套性強：高壓開關設備、變壓器和低壓開關設備三位一體，結構完整，減少現場安

裝工作量。

2、安全可靠：高、低壓系統均具備完善的保護功能，操作安全，運行穩定。

3、靈活多樣：提供通用型、別墅型、緊湊型等多種結構樣式，接線方案可根據用戶需求

靈活配置。

4、結構堅固：采用蜂窩式雙層復合板外殼結構，隔熱、散熱性能良好，防護等級高。外

殼材料可選不銹鋼、鈦合金、鋁合金、冷軋板、彩鋼板等。

5、智能化支持：高壓環網柜可配置配網自動化終端（FTU），實現短路及單相接地故障

檢測，支持“四遙”功能，適應配網自動化建設需求。

YB-12/0.4 高/低壓預裝式變電站產品應用：

本產品適用于以下場合：

1、城市電網建設與改造工程

2、住宅小區、商業中心、賓館、學校等民用供電

3、工礦企業、油田、碼頭等工業用電

4、機場、鐵路、高速公路等基礎設施配電

5、臨時施工用電及戶外緊湊型變電需求

YB-12/0.4 高/低壓預裝式變電站工作條件：

1、海拔高度不超過1000m；

2、環境溫度：-25℃ ~ +40℃；

3、相對濕度：日平均值 ≤95%，月平均值 ≤90%；

4、安裝場所應無火災、爆炸危險、嚴重塵埃、化學腐蝕氣體及劇烈振動。使用條件

需與制造商協商確定。

YB-12/0.4 高/低壓預裝式變電站變壓器選型：

- 預裝式變電站標配低損耗油浸式全密封S9、S10、S11系列變壓器，也可選用樹脂絕緣

或NOMEX紙絕緣環保型干式變壓器。底部可選配小車，便于變壓器檢修與更換。

YB-12/0.4 高/低壓預裝式變電站高壓側配置：

- 高壓側通常采用負荷開關—熔斷器組合電器進行保護。熔斷器一相熔斷可實現三相聯

動脫扣，負荷開關可選壓氣式、真空或六氟化硫型，并支持電動操作，便于自動化控

制。熔斷器為帶撞擊器的高壓限流型，動作可靠，分?jǐn)嗄芰Ω摺τ谌萘?00kVA以上

的變壓器，可選用真空斷路器（如QCE4、QCE2、QCE1型）進行保護。

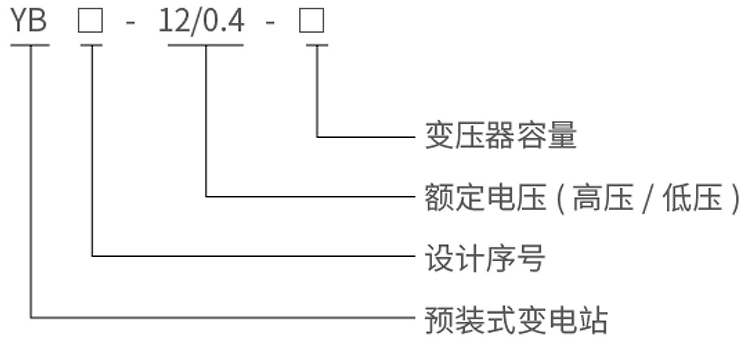

YB-12/0.4 高/低壓預裝式變電站型號說明：

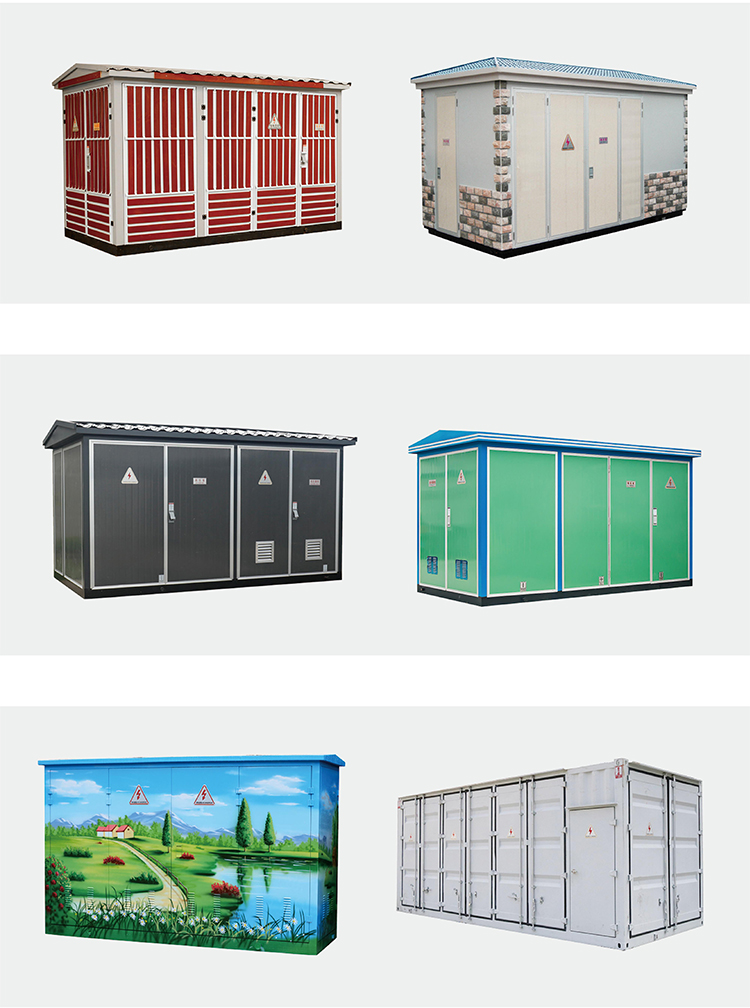

YB-12/0.4 高/低壓預裝式變電站產品外觀：
