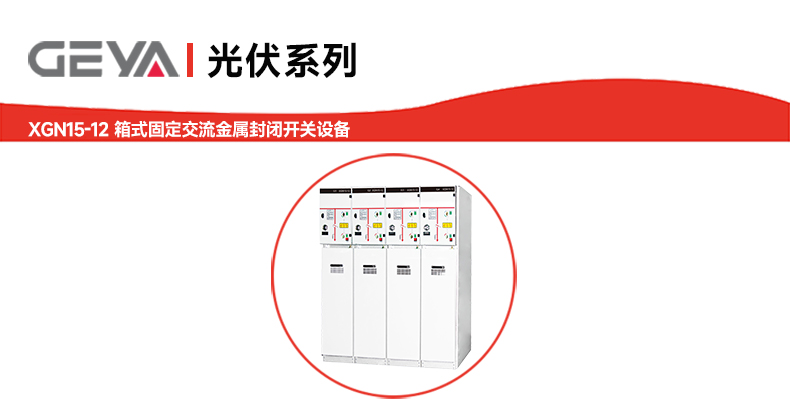

XGN15-12箱式固定交流金屬封閉開關設備（簡稱“環網柜”）是一款為滿足國內農

網及城網改造需求而設計的高壓電器成套設備。該產品在引進國外技術的基礎

上研發而成，其各項技術性能指標符合IEC62271-200:2003和GB3906等與國

家標準。

該環網柜核心部件采用技術成熟的ABB公司SFL-12/24型負荷開關，也可根據用戶需

求選配ABB原裝HAD/US型SF6斷路器或VD4-S型真空斷路器，具備手動與電動兩種操作

方式，滿足不同應用場景的操控需求。

XGN15-12 箱式固定交流金屬封閉開關設備產品優勢：

1、技術成熟可靠： 核心開關元件源自ABB技術平臺，了產品本體的高性能與長壽

命。

2、結構堅固緊湊： 柜體采用數控機床加工后鉚接成型，結構穩固，體積小，重量輕，

有效節省安裝空間。

3、高安全性： 具備完善的機械聯鎖和防誤操作功能，防護等級達到IP3X，有效保障操

作人員與設備安全。

4、維護簡便： SF6氣體絕緣性能穩定，開關單元密封于充滿低壓SF6氣體的殼體內，實

現免維護，減少后期運維成本。

XGN15-12 箱式固定交流金屬封閉開關設備產品特點：

1、優良的技術性能： 嚴格遵循國內標準，電氣性能穩定。

2、靈活的設備配置： 主開關可采用固定式SF6負荷開關或真空斷路器，操作方式靈活可

選。

3、優異的結構設計： 外觀美觀，操作簡便，機械壽命長。

4、環保與少維護： 內部電弧故障防護等級高，SF6氣體密封技術可靠，對環境友好，實

現少維護運行。

XGN15-12 箱式固定交流金屬封閉開關設備產品應用：

XGN15-12環網柜主要適用于額定電壓12kV、額定頻率50Hz的電力系統中，廣泛應用

于：

1、城市電網改造： 作為環網供電單元和終端配電設備。

2、工礦企業： 作為工廠、礦山等場所的配電中心。

3、大型建筑： 如學校、醫院、商業中心的配電系統。

4、基礎設施： 如機場、鐵路、隧道等的電力分配與保護。

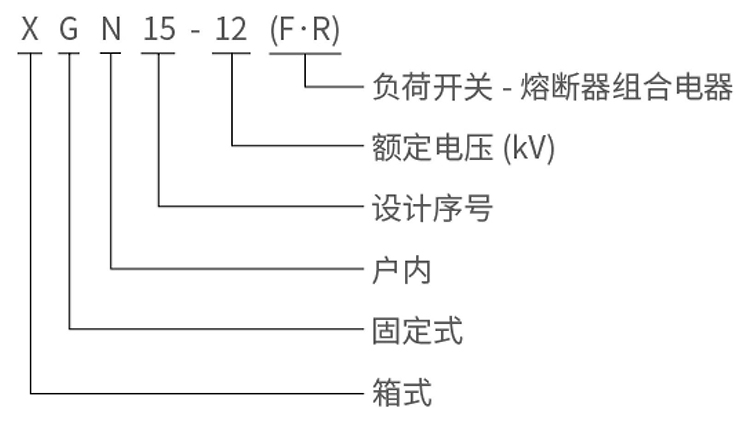

XGN15-12 箱式固定交流金屬封閉開關設備型號說明：

真空斷路器主要技術參數：

額定電壓

額定頻率

主母線額定電流/熔斷器額定電流

主回路、接地回路額定短時耐受電流

主回路、接地回路額定峰值耐受電流

主回路、接地回路額定短路關合電流

負荷開關滿容量開斷數

熔斷器開斷電流

額定閉環開斷電流

10

11

12

13

14

15
